氣動卡盤

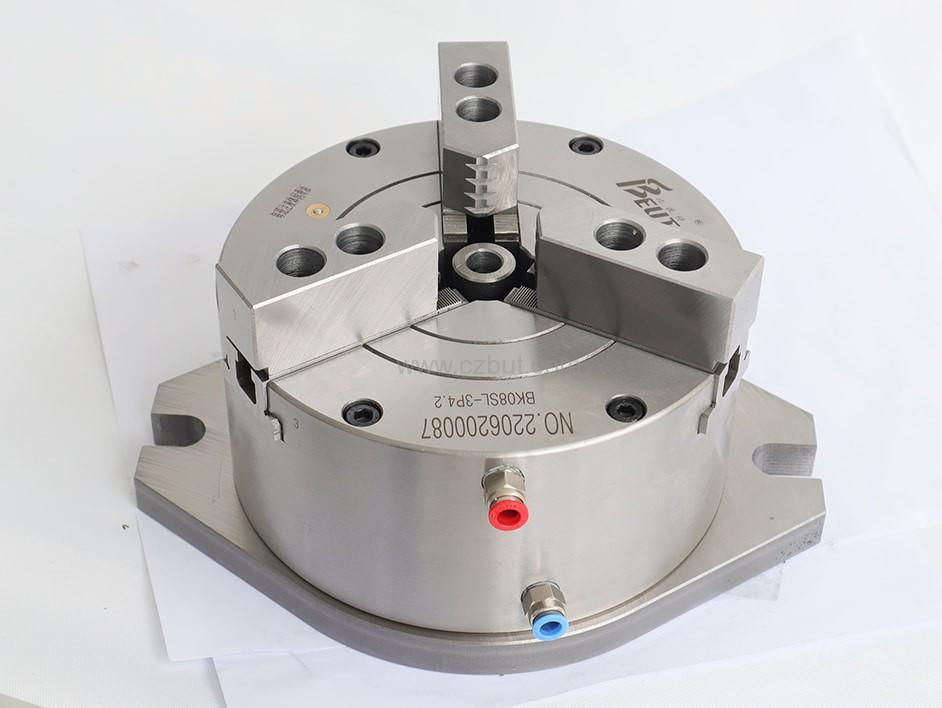

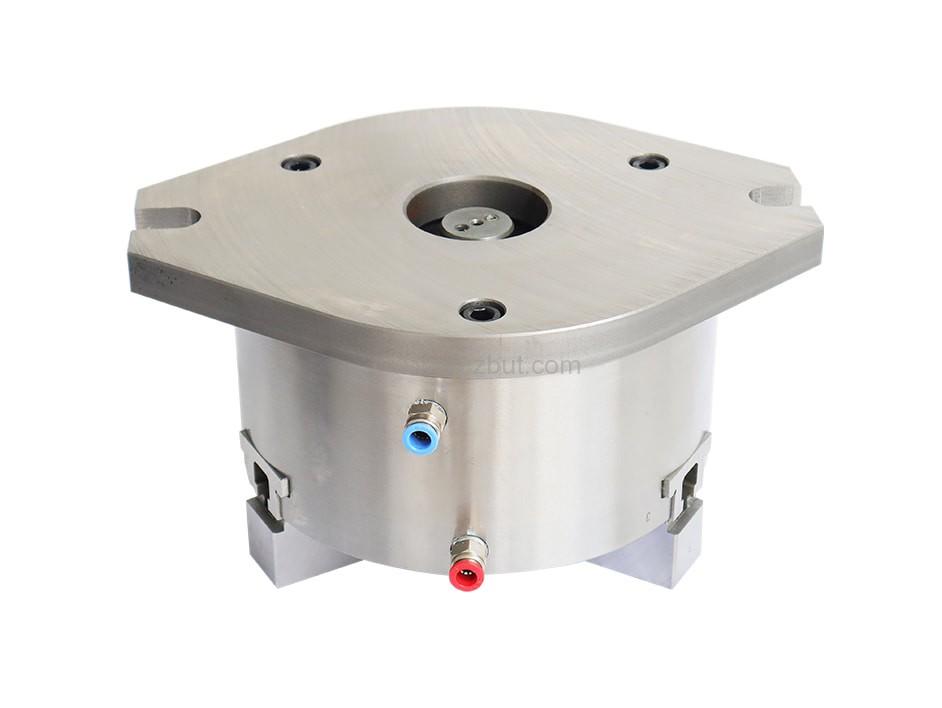

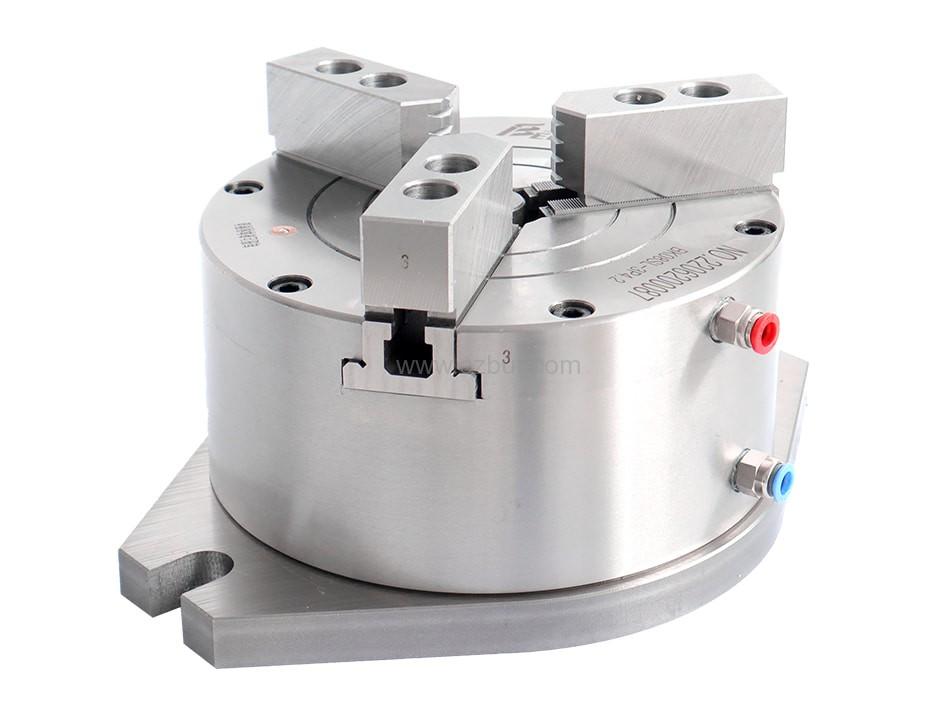

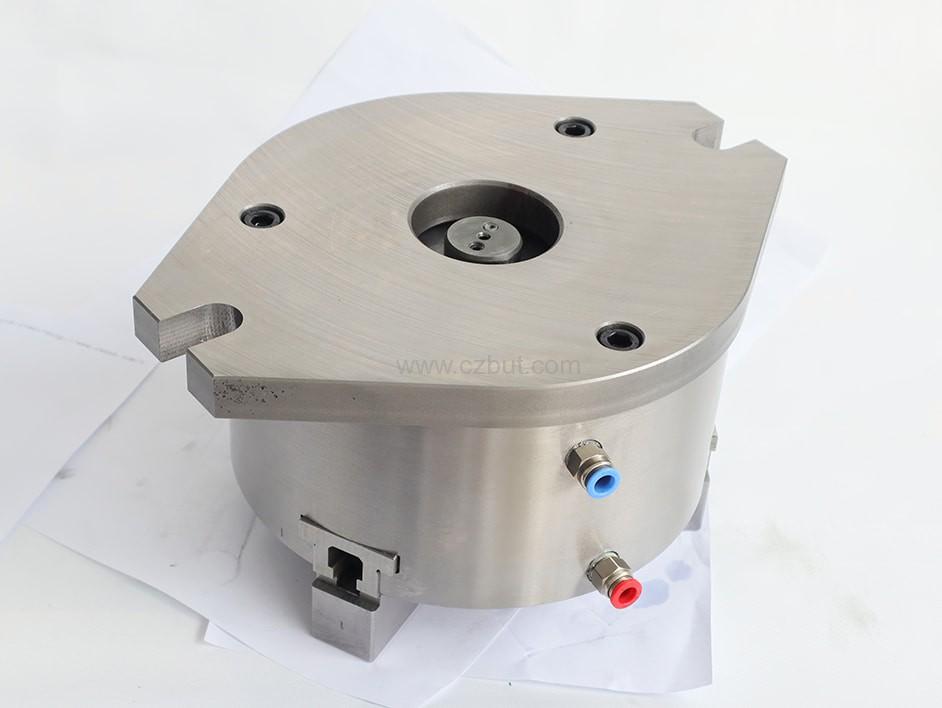

立式中實氣動卡盤

該產品內置動力氣缸,從側面供氣來實現夾緊和松開,免去拉桿結構,適用于鉆、銑床及加工中心等機床使用。
可按需非標定制多爪、長行程、大孔徑等。

立即咨詢

http://www.etongele.com.cn/uploadfiles/211.149.195.244/webid651/source_water/202308/169172363260.jpg

產品詳情


性能參數 / Performance

規格 Specifications	爪行程t(直徑) Jaw stroke t (Diameter)	最大夾緊力kN Max.gripping force (kN)	最大撐緊力kN Max.bracing force (kN)	許用壓力Mpa Allowable pressure (Mpa)	夾緊范圍 Clamping range	撐緊范圍 Bracing range	凈重kg Net weight (kg)
BK110SL	3.7	14	7.4	0.4~0.8	2-115	15-120	8.2
BK130SL	3.2	21.2	11.5	0.4～0.8	2-130	20-140	12
BK160SL	3.7	36.5	19.3	0.4～0.8	2-170	20-180	17.6
BK200SL	4.2	53.8	30.7	0.4~0.8	5-210	20-240	27.6
BK250SL	4.8	73.2	46.9	0.4~0.8	10-260	30-280	40
BK320SL	8.5	116.6	78.3	0.4~0.8	10-350	40-360	81
BK400SL	11.5	158.2	102.9	0.4~0.8	15-420	50-430	160

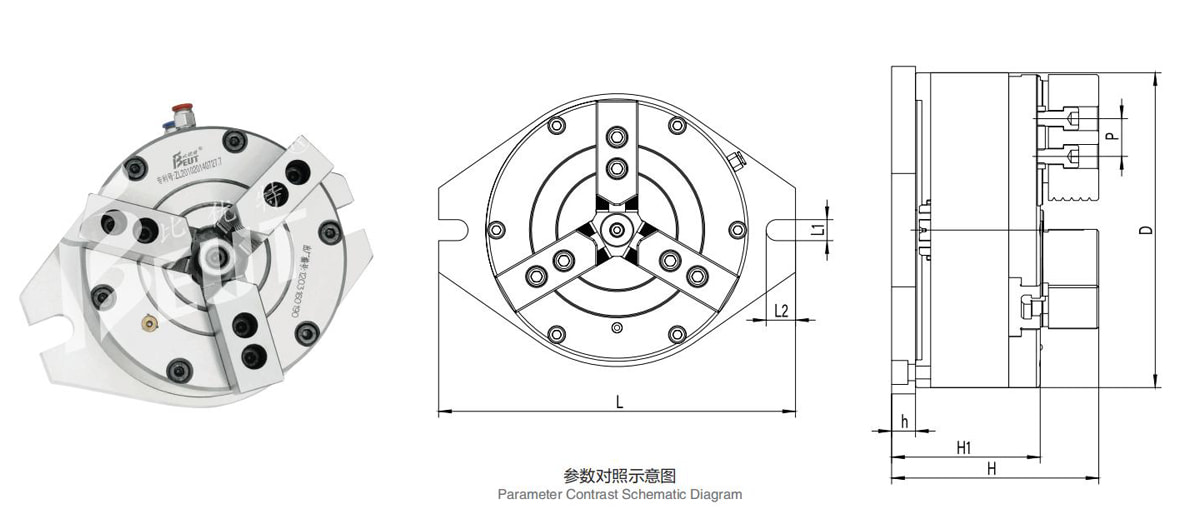

尺寸參數 / Dimensions

規格 Specifications	D	L	L1	L2	H	H1	h	p	動力楔塊齒形	對應卡爪型號
BK110SL	115	165	13	18.5	125	100	19	16	1×53°	BK110Z1
BK130SL	135	205	18	24	142	111	19	18	1×53°	BK130Z1
BK160SL	172	238	20	28	148	112	19	20	1×53°	BK160Z1
BK200SL	210	290	20	28	152	116	19	25	1×53°	BK200Z1
BK250SL	250	340	20	28	164	118	19	30	1×53°	BK250Z1
BK320SL	325	415	20	28	202	141	25	32	1.5×60°	BK320Z2-60
BK400SL	400	500	20	28	242	171	30	40	1.5×60°	-
注： BK400SL 以上底板外形均為圓形；以上數據為標準參數，也可以根據客戶特殊要求設計。 Note: above numbers are standard parameters. We can also design products according to clients' special requirements.
